آموزش نحوه تعویض تیوب دستگاه لیزر

تعویض تیوب دستگاه لیزر یک عملیات حساس و فنی است که مستقیماً بر کیفیت برش و حکاکی دستگاه تأثیر می‌گذارد. تیوب لیزر یکی از اصلی‌ترین قطعات دستگاه لیزر است که مستقیماً کیفیت و دقت برش و حکاکی را تعیین می‌کند. تعویض آن یک فرآیند حساس و تخصصی است که باید با دقت و رعایت نکات فنی و ایمنی انجام شود. این راهنما به شما کمک می‌کند تا مراحل تعویض تیوب را به درستی بشناسید، تجهیزات لازم را آماده کنید، دلایل تعویض تیوب را بفهمید، و پس از تعویض، دستگاه را به درستی تست و نگهداری نمایید.

نحوه تعویض تیوب دستگاه لیزر

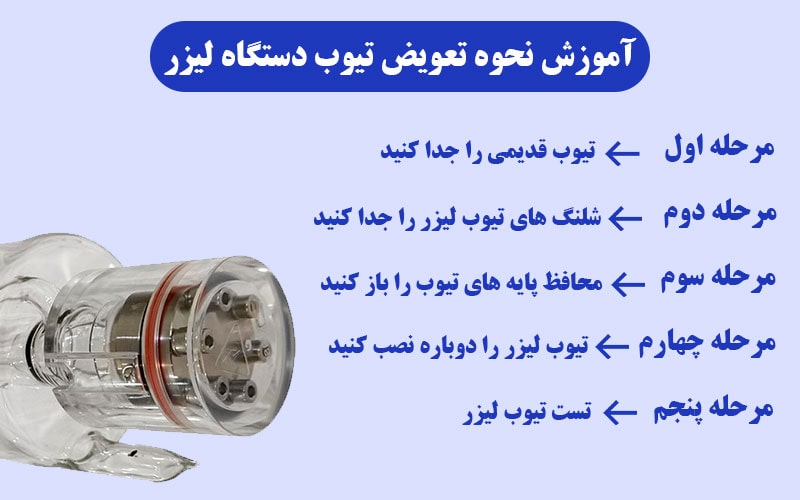

تعویض تیوب دستگاه لیزر فرآیند دقیقی است که باید با دقت انجام شود تا از آسیب به دستگاه و همچنین عدم تأثیر منفی بر کیفیت لیزر جلوگیری شود. برای تعویض تیوب لیزر ، به طور کلی باید مراحل زیر را دنبال کنید :

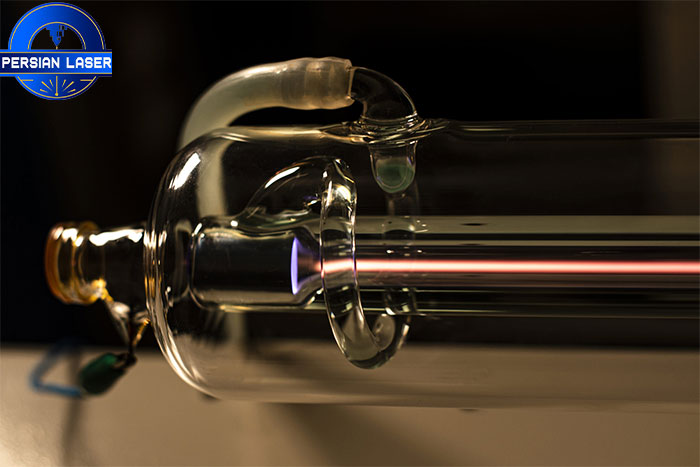

مقاله تیوب لیزر چیست؟ : تیوب لیزر یکی از اجزای حیاتی و کلیدی در سیستم‌های برش و حکاکی لیزری است که نقش اصلی آن تبدیل انرژی الکتریکی به پرتو لیزر است. این تبدیل انرژی در داخل محفظه‌ای بسته انجام می‌شود که معمولاً از ترکیبی از گازهای مختلف مانند دی‌اکسیدکربن (CO2)، نیتروژن و هلیوم پر شده است. این گازها تحت تأثیر جریان الکتریکی تحریک شده و در نتیجه پرتو لیزری با طول موج مشخص و قدرت بالا تولید می‌شود. این پرتو به‌ واسطه مجموعه‌ای از آینه‌ها و لنزها به یک پرتوی دقیق، متمرکز و قدرتمند تبدیل می‌شود که می‌تواند برای برش یا حکاکی مواد مختلف استفاده شود.

تجهیزات مورد نیاز برای تعویض تیوب لیزر

• پیچ گوشتی مناسب
• دستکش عایق
• عینک ایمنی
• دستمال خشک یا حوله تمیز
• بست های نو برای شلنگ آب
• نوار تفلون (در صورت نیاز)

مرحله اول : تیوب قدیمی را جدا کنید

در مرحله اول تعویض تیوب دستگاه لیزر باید ، ابتدا درب عقب دستگاه را باز کرده تا دسترسی به تیوب فراهم شود. سپس دو سیم اتصال در ابتدا و انتهای تیوب را قطع کنید. برای شناسایی صحیح قسمت ها ، به محل خروج اشعه که معمولاً در انتهای تیوب است ، توجه کنید. پس از آن، درپوش پلاستیکی ابتدای تیوب را بردارید تا به قسمت فلزی سر تیوب و کابل های ولتاژ دسترسی پیدا کنید. کابل های ولتاژ (HV) معمولاً قرمز رنگ هستند و با باز کردن پیچ متصل به فلز سر تیوب، جدا می شوند. در آخر ، سیم گراند انتهایی تیوب را از دستگاه جدا کنید تا اتصالات قطع شود.

مرحله دوم : شلنگ های تیوب لیزر را جدا کنید

در مرحله دوم از تعویض تیوب دستگاه لیزر، ابتدا شلنگ های ورودی و خروجی آب را با دقت و به صورت چرخشی از تیوب جدا کنید. این کار را به آرامی انجام دهید تا از آسیب به محل های ورود و خروج آب جلوگیری کرده و از شکستگی جلوگیری شود.

مرحله سوم : پایه های تیوب لیزر

در این مرحله از تعویض تیوب دستگاه لیزر، ابتدا باید محافظ پایه های تیوب را باز کنید ، سپس تیوب لیزر روی دو پایه قرار دارد و با باز کردن محافظ ها ، می توانید آن را به راحتی جدا کنید.

مرحله چهارم : تیوب لیزر را دوباره نصب کنید

در این مرحله از تعویض تیوب دستگاه لیزر، ابتدا تیوب جدید را نصب کرده و مطابق مراحل زیر عمل کنید :

• تیوب لیزر را به نحوی روی پایه ها قرار دهید که خروجی اشعه به سمت آینه لیزر باشد.
• فاصله انتهای تیوب تا مرکز آینه حدود 5 سانتی متر باشد.
• محافظ های تیوب را ببندید و کابل های ولتاژ (HV) و گراند را متصل کنید.
• شلنگ های ورودی و خروجی چیلر را به آرامی به محل مربوطه متصل کنید.

مرحله پنجم: تست تیوب لیزر

پس از تعویض تیوب دستگاه لیزر، لازم است تیوب جدید را تست کنید. ابتدا پمپ آب را وصل کرده و از عدم نشتی اطمینان حاصل کنید. همچنین لازم به ذکر است که قبل از انجام تست با وات بالا، مطمئن شوید که آینه ها تراز و دستگاه در وضعیت مناسب قرار دارد تا عملکرد صحیح آن تضمین شود.

علائم نیاز به تعویض تیوب دستگاه لیزر

• کاهش قابل توجه قدرت لیزر و کیفیت برش یا حکاکی

• مشاهده نشتی آب یا گاز از تیوب

• ناپایداری در عملکرد دستگاه یا خاموش شدن ناگهانی تیوب

• کاهش دقت در خطوط برش و حکاکی

• افزایش مصرف برق دستگاه بدون افزایش عملکرد

• ظاهر شدن ترک‌ها یا آسیب‌های فیزیکی روی تیوب

دلیل تعویض تیوب دستگاه لیزر

تعویض تیوب دستگاه لیزر به دلایل مختلفی ضروری است. یکی از مهم ترین دلایل آن کاهش قدرت لیزر است که با گذشت زمان رخ می دهد و باعث کاهش کیفیت برش یا حکاکی می شود. همینطور لازم است بدانید که فرسودگی طبیعی تیوب های لیزر بعد از استفاده طولانی مدت و منابع انرژی بالا، نیاز به تعویض آن ها را ایجاد می کند.

در مواردی مانند نشتی یا خرابی تیوب لیزر ، عملکرد لیزر تحت تأثیر قرار می گیرد و تعویض آن برای جلوگیری از آسیب به سایر قطعات دستگاه ضروری است. همچنین جالب است بدانید که کاهش دقت در برش ها و حکاکی ها نیز می تواند ناشی از خرابی تیوب لیزر باشد که نیاز به تعویض آن را ایجاب می کند.

اهمیت تعویض تیوب دستگاه لیزر

تعویض تیوب دستگاه لیزر اهمیت بالایی دارد زیرا تیوب لیزر نقش اساسی در عملکرد دستگاه ایفا می کند و مستقیماً بر کیفیت و دقت برش و حکاکی تاثیر می گذارد. با گذشت زمان، تیوب لیزر ممکن است قدرت خود را از دست بدهد که می تواند منجر به کاهش دقت در کارهای لیزری شود. تعویض به موقع تیوب لیزر نه تنها کیفیت کار را حفظ می کند بلکه از آسیب به سایر قطعات دستگاه جلوگیری کرده و عمر کلی دستگاه را افزایش می دهد. همچنین جالب است بدانید که تعویض به موقع تیوب به کاهش هزینه های تعمیراتی کمک کرده و از بروز خرابی های بزرگ جلوگیری می کند.

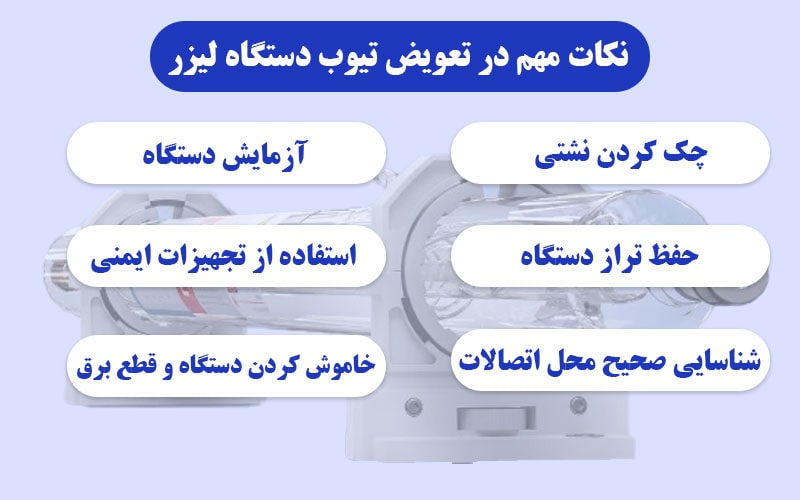

نکات مهم در تعویض تیوب دستگاه لیزر

تعویض تیوب دستگاه لیزر فلزات، غیر فلزات و … نیاز به دقت و توجه زیادی دارد. در اینجا چند نکته مهم برای انجام صحیح این فرآیند آورده شده است :

• خاموش کردن دستگاه و قطع برق : قبل از شروع، دستگاه را خاموش کرده و برق آن را قطع کنید تا از بروز هرگونه خطر جلوگیری شود.
• استفاده از تجهیزات ایمنی : هنگام کار با دستگاه لیزر، از دستکش و عینک ایمنی استفاده کنید تا از آسیب های احتمالی جلوگیری کنید.
• شناسایی صحیح محل اتصالات : قبل از جدا کردن تیوب، دقت کنید که اتصالات برق و آب را به درستی شناسایی کرده و از قطع اتصال های اشتباه جلوگیری کنید.
• حفظ تراز دستگاه : هنگام نصب تیوب جدید ، از تراز بودن آینه ها و دستگاه اطمینان حاصل کنید، زیرا تنظیمات نادرست می تواند باعث کاهش عملکرد لیزر شود.
• چک کردن نشتی : پس از نصب تیوب جدید ، تمامی اتصالات آب و برق را بررسی کرده و از نبود نشتی آب یا خرابی در اتصالات اطمینان حاصل کنید.
• آزمایش دستگاه : بعد از نصب ، دستگاه را به دقت آزمایش کنید تا مطمئن شوید که تیوب جدید به درستی کار می کند و هیچ مشکلی وجود ندارد.

در آخر با رعایت این نکات ، می توانید تعویض تیوب دستگاه لیزر را به درستی انجام دهید و عملکرد دستگاه را بهینه نگه دارید.

سخن پایانی

تعویض تیوب دستگاه لیزر یک فرآیند حساس و مهم است که نیاز به دقت و توجه به جزئیات دارد. با رعایت مراحل صحیح ، از جمله خاموش کردن دستگاه ، شناسایی درست اتصالات ، و نصب درست تیوب جدید ، می توان عملکرد دستگاه را بهینه نگه داشت و از بروز خرابی های بزرگ جلوگیری کرد. این فرآیند نه تنها باعث حفظ کیفیت برش و حکاکی می شود ، بلکه عمر مفید دستگاه را نیز افزایش می دهد. لازم است بدانید که پس از انجام تست های نصب و چک کردن نشتی ها از اهمیت بالایی برخوردار است تا از کارکرد صحیح دستگاه اطمینان حاصل شود.

پرسش‌های متداول (FAQ)

۱. هر چند وقت یکبار باید تیوب لیزر را تعویض کرد؟
عمر مفید تیوب‌های لیزر معمولاً بین ۶ تا ۱۲ ماه با توجه به میزان استفاده و شرایط کاری است. کاهش قدرت لیزر نشانه اصلی نیاز به تعویض است.

۲. آیا می‌توان خودم تیوب را تعویض کنم؟
تعویض تیوب نیازمند دانش فنی و رعایت نکات ایمنی است. در صورت عدم آشنایی، توصیه می‌شود از تعمیرکار حرفه‌ای کمک بگیرید.

۳. بعد از تعویض تیوب چه نکاتی را باید رعایت کنم؟
از تراز بودن آینه‌ها اطمینان حاصل کنید، نشتی‌ها را بررسی کنید و قبل از شروع به کار با قدرت بالا، دستگاه را تست کنید.

۴. آیا تعویض تیوب هزینه زیادی دارد؟
هزینه تعویض بسته به نوع و کیفیت تیوب متفاوت است، اما تعویض به موقع از هزینه‌های بزرگ‌تر تعمیرات بعدی جلوگیری می‌کند.
