جوش شیاری چیست؟
منظور از جوش شیاری چیست ؟

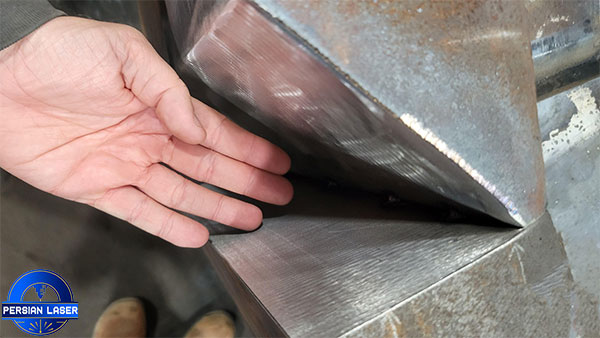

جوش شیاری یکی از روش های رایج و قدرتمند در اتصال قطعات فلزی است که با نام انگلیسی Groove Weld نیز شناخته می شود. در این فرآیند، جوش در داخل شیار یا درز ایجادشده بین دو قطعه فلزی اجرا می شود و با ذوب شدن الکترود، شیار به طور کامل پر شده و اتصال محکم و بادوامی به وجود می آید. در واقع به دلیل قابلیت تحمل فشار بالا و استحکام مکانیکی عالی، این نوع جوشکاری در صنایع مختلف از جمله ساخت و ساز، پتروشیمی و خودرو سازی کاربرد فراوان دارد. استفاده صحیح از جوش شیاری می تواند تضمین کننده دوام سازه های فلزی باشد.
جهت بررسی دستگاه لیزر فایبرمارکینگ کلیک کنید.
کاربردهای جوش شیاری چیست؟
جوش شیاری به دلیل استحکام بالا، پایداری در اتصال و امکان آب بندی دقیق، یکی از پرکاربردترین روش ها در صنایع مختلف است. این نوع جوشکاری به ویژه در پروژه هایی که نیاز به نفوذ جزئی در اتصالات لب به لب، گونیا و سپری دارند، بسیار مؤثر است. از طرفی قابلیت اجرای اتوماتیک این نوع جوش، آن را برای کاربرد های صنعتی گسترده، گزینه ای ایده آل کرده است. از کاربرد جوش شیاری در صنایع مختلف می توان به موارد زیر اشاره کرد.
-
صنعت ساخت و ساز
- اتصال تیرآهن ها و ستون ها
- ساخت سازه های ساختمانی و پل ها
- ساخت مخازن و لوله ها
-
صنعت خودرو سازی
- اتصال بدنه و ورق های فلزی
- ساخت قطعات اگزوز و مخازن سوخت
-
صنعت کشتی سازی
- ساخت بدنه کشتی ها
- ساخت مخازن سوخت و آب شیرین
جالب است بدانید که جوش شیاری به عنوان یکی از روش های کلیدی در جوشکاری صنعتی، به دلیل ویژگی هایی مانند استحکام، دقت بالا و قابلیت استفاده در پروژه های بزرگ و حساس، جایگاه ویژه ای در طراحی و اجرای اتصالات فلزی دارد.
مزایای جوش شیاری چیست؟
جوش شیاری یکی از روش های پرکاربرد در صنایع فلزی است که به دلیل ویژگی های فنی و ساختاری خود، بسیار مورد توجه قرار دارد. از جمله مزایای جوش شیاری می توانیم به موارد زیر اشاره کنیم.
- استحکام بالا : این نوع جوشکاری اتصالاتی با استحکام بالا ایجاد می کند که در برابر تنش ها و فشار های مکانیکی مقاومت بسیار خوبی دارند.
- آب بندی مناسب : به دلیل پر شدن کامل شیار ها، این روش جوشکاری آب بندی بسیار مؤثری ایجاد می کند و مانع نفوذ رطوبت، گازها و مواد شیمیایی به داخل اتصالات می شود.
- تنوع کاربرد : این روش جوشکاری در صنایع گوناگون از جمله ساخت و ساز، خودرو سازی، کشتی سازی و بخش های نفت و گاز به طور گسترده مورد استفاده قرار می گیرد.
- قابلیت اتوماسیون : اجرای فرآیند جوشکاری به صورت اتوماتیک باعث افزایش سرعت، دقت و کاهش خطاهای انسانی در پروژه های صنعتی می شود.
- سازگاری با انواع فلزات : این روش قابلیت اتصال انواع فلزات و آلیاژها را فراهم می کند و برای کاربردهای متنوع صنعتی گزینه ای انعطاف پذیر و کارآمد است.
- کاهش هزینه ها : با توجه به استحکام بالا و دوام اتصالات، نیاز به تعمیرات و نگهداری به حداقل می رسد، که در نهایت منجر به کاهش قابل توجه هزینه های کل پروژه می شود.
- سهولت در اجرا : طراحی های متنوع این روش جوشکاری می توانند بر اساس نیاز پروژه تنظیم شده و فرآیند اجرای آن ها نسبتاً ساده و قابل تنظیم است.
جهت بررسی دستگاه لیزر فلزات کلیک کنید.
انواع جوش شیاری چیست؟
تنوع در جوش شیاری باعث شده تا این روش به یکی از پرکاربردترین تکنیک های اتصال فلزات تبدیل شود. انواع مختلف آن بر اساس عواملی مانند عمق نفوذ، آماده سازی لبه ها و موقعیت جوش، دسته بندی می شوند. انتخاب نوع مناسب جوش شیاری بستگی به ضخامت قطعات، نوع فرآیند، میزان دسترسی به درز، هزینه، کنترل اعوجاج و شرایط اجرایی دارد. این تنوع، امکان انتخاب دقیق و متناسب با نیاز پروژه را برای مهندسان فراهم می کند و در بهینه سازی کیفیت و استحکام اتصالات فلزی نقش مهمی دارد.

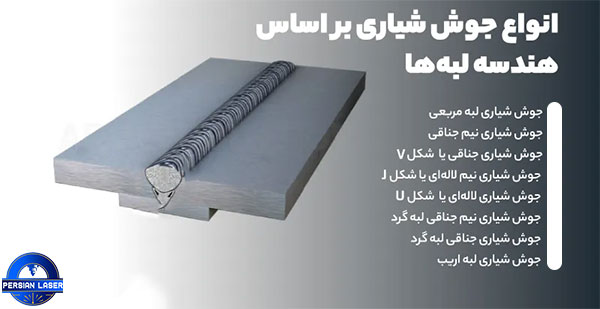

انواع جوش شیاری بر اساس هندسه لبه ها
در ادامه با انواع مختلف جوش شیاری آشنا می شوید که هر کدام بسته به نوع اتصال، ضخامت قطعات و شرایط پروژه انتخاب می شوند. این تنوع در طراحی به مهندسان اجازه می دهد گزینه ای بهینه و متناسب با نیاز خود برگزینند :
- جوش شیاری لبه مربعی (Square Groove Weld)
- جوش شیاری نیم جناقی (Bevel Groove Weld)
- جوش شیاری جناقی یا V شکل (V-Groove Weld)
- جوش شیاری نیم لاله ای یا J شکل (J-Groove Weld)
- جوش شیاری لاله ای یا U شکل (U-Groove Weld)
- جوش شیاری نیم جناقی لبه گرد (Flare-Bevel Groove Weld)
- جوش شیاری جناقی لبه گرد (Flare-V-Groove Weld)
- جوش شیاری لبه اریب (Scarf Groove Weld)
انواع جوش شیاری بر اساس میزان نفوذ
- نفوذ کامل (Complete Joint Penetration – CJP) : فلز جوش به طور کامل در عمق اتصال نفوذ می کند.
- نفوذ ناقص (Partial Joint Penetration – PJP) : در این نوع فلز جوش فقط قسمتی از ضخامت اتصال را پر می کند.
روش های اجرای جوش شیاری
- یک طرفه (Single Side) : جوشکاری تنها از یک طرف قطعات فلزی انجام می گیرد.
- دو طرفه (Double Side) : جوشکاری از دو سمت قطعات برای استحکام بیشتر انجام می شود.
نفوذ ناقص در جوش شیاری یک طرفه
در این روش، اتصال جوش باید یا در پشت قطعه قرار گیرد یا هم سطح با آن باشد. اگر جوش از پشت بیرون بزند، مجاز به حداکثر ۳ میلی متر است. در غیر این صورت، به عنوان نفوذ ناقص شناخته می شود.
نفوذ ناقص در جوش شیاری دو طرفه
در این روش، جوش باید به طور کامل پاشنه و ریشه اتصال را پر کند. در صورت عدم رعایت این نکته، اتصال معیوب در نظر گرفته می شود. این نوع جوش ها معمولاً در ساخت اسکلت ها و مقاطع قوطی شکل یا I استفاده می شوند.
عوامل موثر در انتخاب نوع جوش شیاری چیست؟
عوامل مؤثر در انتخاب نوع جوش شیاری عبارتند از :
- ضخامت قطعات : ضخامت فلز نقش مهمی در انتخاب نوع جوش دارد. برای قطعات نازک، جوش با نفوذ ناقص مناسب تر است، در حالی که برای قطعات ضخیم تر، جوش با نفوذ کامل ترجیح داده می شود.
- نوع فلز پایه : خواص مکانیکی و جنس فلز پایه تأثیر زیادی در انتخاب نوع جوش دارند. برای انتخاب مناسب، باید ویژگی ها و ترکیب آلیاژ فلز مورد نظر به دقت بررسی شوند.
- شرایط کاری : عوامل محیطی مانند دما و رطوبت تأثیر زیادی بر انتخاب روش جوشکاری دارند و باید در هنگام اجرای فرآیند جوشکاری به طور دقیق مدنظر قرار گیرند.
- استانداردهای طراحی : رعایت استاندارد های طراحی و ساخت پیش از شروع پروژه از اهمیت ویژه ای برخوردار است تا کیفیت و ایمنی تضمین شود.
جهت بررسی قطعات لیزر غیر فلزات کلیک کنید.

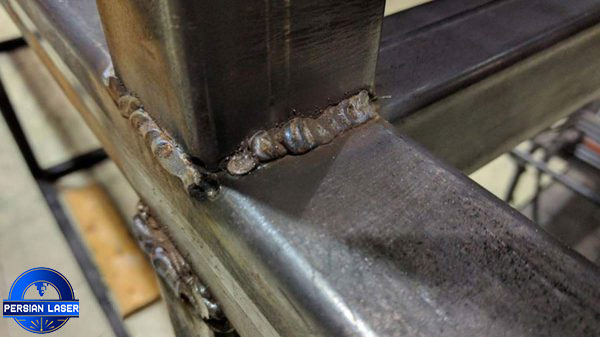

روش کار جوش شیاری چیست؟
در جوش شیاری، دو قطعه فلزی کنار هم قرار می گیرند و با حرکت الکترود، شیارها پر می شوند. این نوع از جوشکاری می تواند در اشکالی مانند U، J و V اجرا شود. مراحل انجام جوش شیاری شامل آماده سازی سطح فلزات، انتخاب نوع جوش و سپس فرآیند جوشکاری برای ایجاد اتصال مقاوم است. در واقع مراحل جوش شیاری شامل :
- آماده سازی لبه ها : آماده سازی دقیق لبه های قطعات برای جوشکاری ضروری است. این مرحله شامل تمیزکاری و ایجاد شکل هندسی مناسب لبه ها به منظور تسهیل فرآیند جوشکاری و تضمین اتصال قوی است.
- تنظیم قطعات : برای هم راستا شدن صحیح شیارها، قطعات باید در موقعیت دقیق قرار گیرند. این مرحله شامل استفاده از ابزارهای نگهدارنده برای تثبیت قطعات و جلوگیری از جابجایی است.
- انتخاب نوع جوش : با توجه به نوع و ضخامت فلز، شکل شیار مانند V، U یا J و همچنین نوع جوش مورد نیاز، از بین نفوذ کامل یا ناقص، روش مناسب انتخاب می شود.
- جوشکاری : فرآیند جوشکاری با استفاده از الکترود یا مواد پرکننده آغاز می شود و حرارت تولید شده موجب ذوب فلزات در ناحیه شیار شده و در نتیجه اتصال محکم بین قطعات ایجاد می گردد.
- بازرسی : پس از پایان جوشکاری، ارزیابی کیفیت جوش اهمیت بالایی دارد که شامل بازرسی چشمی و در صورت نیاز، انجام تست های غیر مخرب برای اطمینان از سلامت و استحکام اتصال است.
نکات مهم در روش جوش شیاری چیست؟
در روش جوش شیاری، چندین نکته مهم وجود دارد که بر کیفیت و استحکام اتصال تأثیر می گذارد. این نکات عبارتند از :
- اندازه جوش شیاری : در جوش های یک طرفه با نفوذ کامل، اندازه جوش باید برابر با ضخامت نازک ترین قطعه باشد. برای جوش های با نفوذ نسبی، اندازه جوش برابر با مجموع نفوذ در دو طرف اتصال است.
- سطح مقطع مؤثر : این ویژگی حاصل ضرب طول مؤثر در ضخامت مؤثر جوش است که به استحکام اتصال کمک می کند.
- تنش مجاز : میزان تنش مجاز برای اتصالات باید طبق استانداردهای مرتبط مشخص شود.
- تنظیم دقیق پارامترهای جوشکاری : پارامترهایی چون جریان، ولتاژ و سرعت حرکت الکترود باید دقیقاً تنظیم شوند تا کیفیت جوش تضمین شود.
- شرایط محیطی : شرایط محیطی مانند دما و رطوبت می تواند تأثیر قابل توجهی بر کیفیت و استحکام جوشکاری داشته باشد.
- محدودیت ها : حداقل ضخامت مؤثر باید بر اساس ضخامت نازک ترین قطعه تعیین شود و نباید از مقدار مشخص شده کمتر باشد.
- استانداردهای طراحی : رعایت استانداردهای طراحی و ساخت برای تضمین کیفیت و ایمنی اتصالات بسیار مهم است و به موفقیت پروژه کمک می کند.
سخن پایانی
در پایان باید به این موضوع اشاره کرد که جوش شیاری به عنوان یکی از روش های حیاتی و پرکاربرد در جوشکاری، با توانایی ایجاد اتصالات مقاوم و با استحکام بالا، نقش بسیار مهمی در صنایع مختلف ایفا می کند. این روش به دلیل قابلیت های زیادی چون استحکام بالا، دقت در اتصال و مقاومت در برابر شرایط سخت محیطی، در پروژه های حساس و بزرگ انتخاب می شود. با توجه به مزایای متعدد این روش و توانایی استفاده از آن در انواع فلزات و آلیاژها، جوش شیاری یک گزینه ایده آل برای ایجاد اتصالات قوی و بادوام در صنایع مختلف از جمله ساخت و ساز، خودرو سازی و کشتی سازی است.
