بررسی قطعات لیزر غیر فلزات

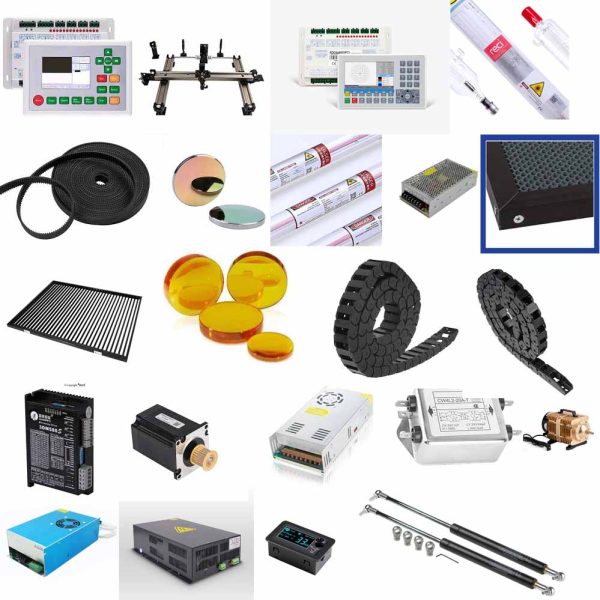

قطعات لیزر غیر فلزات از اجزای کلیدی و حیاتی در عملکرد این نوع دستگاه ها هستند که مستقیماً بر دقت، کیفیت و عمر مفید دستگاه تأثیر می گذارند. این قطعات به دو دسته کلی قطعات مصرفی و قطعات مکانیکی/الکترونیکی تقسیم می شوند.
برخی از آن ها مانند تیوب، لنز یا آینه ها پس از مدت مشخصی نیاز به تعویض دارند، در حالی که دیگر قطعات وظیفه پشتیبانی، کنترل و انتقال انرژی را بر عهده دارند. در ادامه به معرفی و بررسی مهم ترین قطعات دستگاه لیزر غیر فلزات می پردازیم:

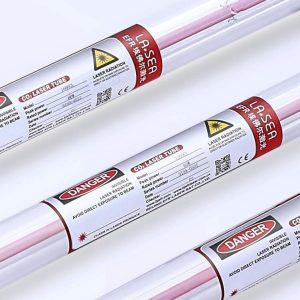

1. تیوب لیزر (Laser Tube)

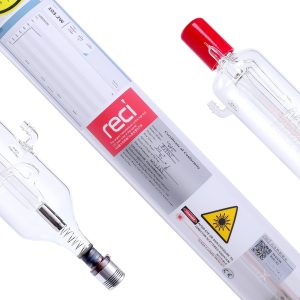

تیوب یکی از اساسی ترین قطعات لیزر غیر فلزات از نوع CO2 است. این قطعه شیشه ای با گاز CO₂ پر شده و با اعمال ولتاژ بالا، پرتو لیزر مادون قرمز تولید می کند. تیوب ها طول عمر مشخصی دارند (معمولاً 2000 تا 10000 ساعت بسته به برند) و از قطعات مصرفی محسوب می شوند. کیفیت و توان تیوب تأثیر مستقیمی بر قدرت برش و حکاکی دارد. تیوب های برند های معتبر مانند RECI و EFR عملکرد دقیق تری دارند و دیر تر دچار افت توان می شوند.
2. سورس لیزر فایبر
اگر چه دستگاه لیزر فلزات از نوع فایبر عمدتاً برای برش و حکاکی فلزات طراحی شده اند، برخی مدل های آن قابلیت کار بر روی متریال های خاص غیر فلزی را نیز دارند. در این دستگاه ها، سورس لیزر فایبر با تحریک فیبر های نوری و بهره گیری از فناوری doped-fiber (مانند ایتربیم یا اربیوم)، پرتو لیزری قدرتمند و پایدار تولید می کند. سورس فایبر در مقایسه با تیوب CO2 در دستگاه های لیزر غیر فلزات، عمر بسیار طولانی تری دارد (تا حدود 100,000 ساعت).

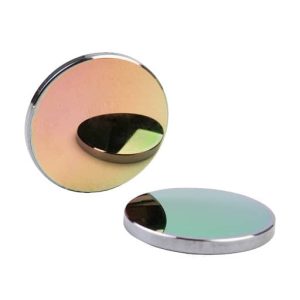

3. آینه دستگاه لیزر
آینه ها از دیگر قطعات لیزر غیر فلزات هستند که نقش انتقال پرتو لیزر از تیوب به سمت لنز و نازل را ایفا می کنند. استفاده از آینه های با کیفیت (سیلیکونی با روکش طلا یا فلزی) باعث کاهش افت توان و دقت بیشتر در مسیر پرتو می شود. تنظیم دقیق زاویه آینه ها برای خروجی مؤثر ضروری است.
4. لنز دستگاه لیزر
یکی از اصلی ترین قطعات لیزر غیر فلزات لنز است که نور لیزر را متمرکز کرده و برش یا حکاکی دقیق را ممکن می سازد. بسته به نوع دستگاه، لنز ها دارای فاصله کانونی متفاوت (مثلاً 50.8mm، 63.5mm، 101.6mm) هستند. تمیز نگه داشتن لنز و جلوگیری از سوختگی آن اهمیت زیادی دارد.
5. چیلر (خنک کننده)

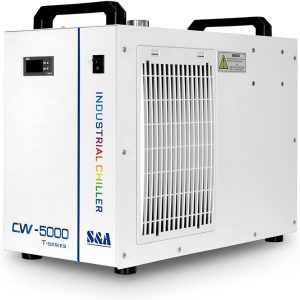

چیلر یا خنک کننده، وظیفه کنترل دمای تیوب یا سورس را دارد. دمای بالا می تواند موجب ترک خوردگی یا کاهش توان تیوب شود. چیلر های مدل CW-3000 و CW-5000 از رایج ترین مدل ها برای دستگاه های نیمه صنعتی و صنعتی هستند. خنک سازی مناسب باعث افزایش عمر سایر قطعات لیزر غیر فلزات می شود.

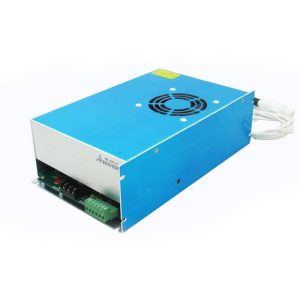

6. پاور دستگاه لیزر (Power Supply)

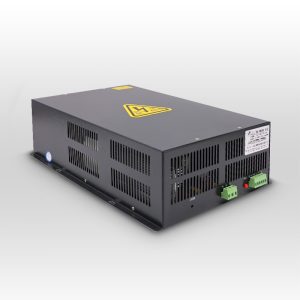

پاور یا منبع تغذیه، ولتاژ بالا مورد نیاز تیوب CO2 یا سورس لیزر را تأمین می کند. در دستگاه های CO2، پاور ولتاژ DC تا 25,000 ولت برای تحریک تیوب فراهم می سازد. هرگونه نوسان یا اختلال در عملکرد پاور، می تواند آسیب جدی به تیوب یا کل سیستم وارد کند.
7. مین برد (Main Board)
مین برد یا کنترلر، مغز متفکر دستگاه است. این قطعه وظیفه پردازش طرح، اجرای دستورات برش و حکاکی، کنترل درایور ها، مانیتور، پاور، موتور و… را بر عهده دارد. این قطعه کلیدی از جمله قطعات لیزر غیر فلزات است که دقت و سرعت اجرای طرح‌ه ا را تعیین می کند. برند هایی مانند Ruida و TopWisdom در بازار ایران رایج و قابل اطمینان هستند.
8. دات پوینتر (Dot Pointer)
دات پوینتر یک لیزر قرمز کم قدرت است که مسیر دقیق پرتو اصلی را به اپراتور نشان می دهد. این قطعه به بهینه سازی متریال، جلوگیری از هدر رفت و افزایش دقت شروع عملیات برش کمک می کند.
9. هد لیزر (Laser Head)
هد لیزر محل تمرکز پرتو و نقطه برخورد آن با متریال است. این قطعه شامل آینه، لنز و نازل با ساختار مکانیکی برای تنظیم ارتفاع و فوکوس بوده و از مهم ترین قطعات لیزر غیر فلزات در فرآیند برش و حکاکی محسوب می شود. هد لیزر نقش مهمی در کیفیت نهایی برش دارد و باید به طور منظم تمیز و سرویس شود.
10. نازل هد لیزر
نازل، بخشی از هد است که پرتو متمرکز شده را با دقت به سمت متریال هدایت می کند. این قطعه همچنین وظیفه انتقال فشار هوا (برای پاک سازی محل برش) را دارد. نازل ها بسته به نوع کاربرد دارای قطر متفاوت هستند (مثلاً 1mm یا 2mm).
11. استابلایزر
استابلایزر یا تثبیت کننده ولتاژ، از نوسانات برق شهری جلوگیری می کند. این قطعه به خصوص در مناطق با برق نا پایدار، یکی از حیاتی ترین قطعات لیزر غیر فلزات برای حفظ سلامت سایر قطعات الکترونیکی دستگاه است. استفاده از استابلایزر مناسب، از بروز مشکلات جدی و هزینه های تعمیر جلوگیری می کند.

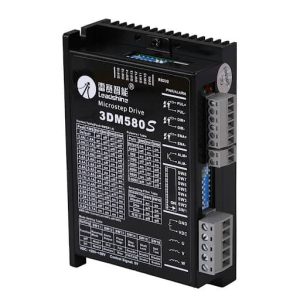

12. استپ درایور (Step Driver)
استپ درایور، پالس های الکتریکی تولید شده توسط مین برد را به فرمان های قابل فهم برای استپ موتور تبدیل می کند. این قطعه بر سرعت، جهت و دقت حرکت موتور ها در محور های مختلف نظارت دارد.
13. استپ موتور
استپ موتور، حرکت پله ای و دقیق محور های X و Y (و گاهی Z) را ایجاد می کند. این موتور ها با کمک استپ درایور ها، امکان طراحی های دقیق، جزئی و پیچیده را فراهم می سازند. استپ موتور ها به خاطر دقت بالا و هزینه مناسب، انتخابی ایده آل در سیستم های لیزر هستند.
14. پنل دستگاه لیزر
پنل کاربری دستگاه، رابط میان اپراتور و سیستم است. از طریق آن می توان طرح ها را اجرا، تنظیمات را تغییر و فرآیند را کنترل کرد. پنل ها در مدل های ساده یا LCD رنگی وجود دارند و معمولاً با برند کنترلر هماهنگ هستند.

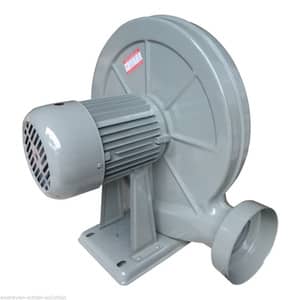

15. پمپ هوا و پمپ آب

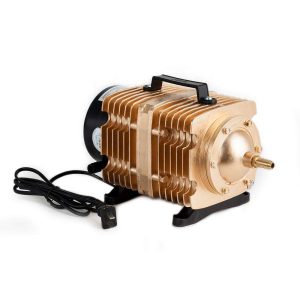

پمپ هوا: فشار باد را به نازل منتقل کرده تا دود و ذرات ناشی از برش را از سطح متریال دور کند.
پمپ آب: در چیلر های ساده تر، وظیفه گردش آب را برای خنک سازی تیوب یا سورس دارد.
16. روتاری (Rotary Attachment)
روتاری قطعه ای جانبی است که برای حکاکی روی اجسام استوانه ای مانند لیوان، بطری یا لوله ها به کار می رود. این قطعه به محور Y دستگاه متصل شده و با چرخش دقیق، امکان حکاکی 360 درجه را فراهم می کند.
سخن پایانی
قطعات لیزر غیر فلزات نقش حیاتی در عملکرد صحیح، دقت و طول عمر دستگاه دارند. شناخت این قطعات، تعویض به موقع اجزای مصرفی و استفاده از قطعات با کیفیت، تأثیر چشم گیری در افزایش راندمان کاری و کاهش هزینه های تعمیرات خواهد داشت. همچنین بهره‌گیری از سیستم های محافظتی مانند چیلر، استابلایزر و نظافت منظم آینه و لنز، ضامن عملکرد پایدار و حرفه‌ای دستگاه شما خواهد بود.
